Propunere de proiectare a garajului de parcare cu structură de oțel CBC pentru centrul orașului Manila

Propunere de proiectare a garajului de parcare cu structură de oțel CBC pentru centrul orașului Manila



Acest proiect își propune să construiască un garaj de parcare cu structură de oțel cu 4-etaje (inclusiv parter) în centrul orașului Manila, Filipine, cu o capacitate maximă de 120 de locuri de parcare. Aderând la Codul Național al Construcțiilor din Filipine (PD 1096) și Codul Structural Național al Filipinelor (NSCP 2015), designul folosește pe deplin soluțiile pre-de sisteme de structuri din oțel ale CBC Steel Buildings. CBC este lider în soluții de construcții din oțel personalizate-, oferind flexibilitate, durabilitate și avantaje-eficienței-cheie de neegalat, care răspund cerințelor unice ale construcției de parcări urbane în Manila. Structura va integra planificarea optimizată a spațiului, rampe și căi de circulație conforme și componentele de oțel de înaltă performanță-CBC pentru a asigura siguranță, eficiență și valoare operațională pe termen lung.







Garajul se întinde pe o suprafață totală de aproximativ 1.880 de metri pătrați, fiecare etaj având o suprafață de 470 de metri pătrați. Pentru a maximiza utilizarea spațiului, respectând în același timp standardele de parcare filipineze, designul adoptă aranjamente de parcare perpendiculare-fiecare spațiu de parcare standard măsoară 2,5 m × 5 m, iar locurile de parcare accesibile (4 în total, reprezentând 3,3% din spațiile totale) au dimensiunile de 3,7 m × 5,0 m, după cum este necesar. Structura cu 4 etaje este distribuită astfel: Parter (30 de spații), Etajul 1 (30 de spații), Etajul 2 (30 de spații) și Etajul 3 (30 de spații), însumând 120 de spații.

Sistemul din oțel pre-proiectat de la CBC permite deschideri largi, fără coloane, ceea ce este esențial pentru optimizarea amenajării și circulației parcării. Grila coloanei este proiectată ca 8m × 8m, echilibrând stabilitatea structurală și flexibilitatea spațiului. Acest aspect elimină interferența coloanei în culoarul de parcare, permițând un culoar principal de circulație cu lățime de 5,5 m- (îndeplinește cerințele minime NSCP) și asigurând o mișcare lină a vehiculului.





Pe partea de est a structurii sunt instalate rampe cu două-sensuri pentru a conecta toate etajele, respectând specificațiile privind traficul din Filipine și codurile de construcție. Panta rampei este stabilită la 1:12 (8,33%), cu o lățime de 5,0 m pentru a găzdui traficul simultan în două-sensuri. Suprafața rampei este pavată cu plăci de oțel anti-alunecare integrate cu sistemul de pardoseală structurală CBC, sporind siguranța în climatul umed din Manila.

Căile de circulație sunt proiectate pentru a minimiza aglomerația: fiecare etaj are un culoar buclat care leagă locurile de parcare de rampe, cu semnalizare clară și integrare a iluminatului. Sistemul de structură din oțel de la CBC permite integrarea perfectă a sistemelor mecanice, electrice și sanitare (MEP), inclusiv canalele de iluminat încastrate și de ventilație, fără a compromite spațiul de podea sau integritatea structurală.

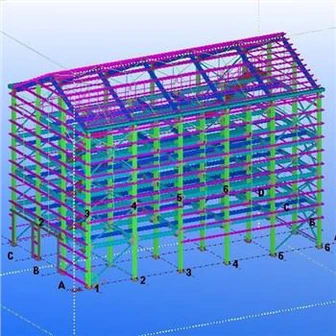

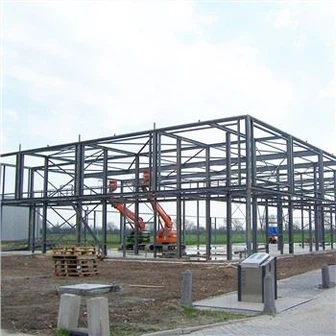

Structura principală adoptă sistemul de cadru din oțel H{-pre{0}}proiectat de CBC, renumit pentru raportul rezistență-la{-greutate și rezistența seismică-esențială pentru locația Manila în Cercul de Foc al Pacificului. Componentele cheie includ:

Coloane: stâlpi de oțel H-personalizați de la CBC (HW 300×300×10×15) cu plăci de bază ancorate pe fundații din beton armat, proiectate să reziste la sarcini axiale și forțe seismice laterale.

Grinzi: grinzile de oțel I-CBC (HN 400×200×8×13) cu o lungime de 8m, oferind o distribuție uniformă a sarcinii și susținând sistemul de pardoseală.

Sistem de pardoseală: Pardoseală din oțel compozit (1,2 mm grosime) cu acoperire din beton armat de 100 mm, o soluție semnătură CBC care combină durabilitatea oțelului cu capacitatea portantă-betonului. Acest sistem reduce greutatea proprie-în timp ce sporește rigiditatea podelei.

Sistem de contravântuire: contravântuire transversală-confecţionată din unghiuri de-oţel de înaltă rezistenţă CBC (L100×10) instalate în tragurile de coloane pentru a rezista vântului şi forţelor laterale seismice, în conformitate cu cerinţele de proiectare seismică NSCP 2015.

Componentele pre-prefabricate ale CBC sunt fabricate în unități certificate ISO-, asigurând precizie și reducând- timpul de construcție pe șantier cu 30-40% în comparație cu structurile tradiționale din beton. Acest lucru este deosebit de avantajos pentru șantierele de construcții urbane din Manila, cu spațiu limitat și programe strânse.



Calculele de încărcare respectă NSCP 2015 și PD 1096, echipa de inginerie structurală a CBC optimizând dimensiunile componentelor pentru a echilibra siguranța și eficiența-costurilor. Toate încărcările sunt analizate utilizând software-ul SAP2000, integrat cu baza de date de componente pre-proiectată a CBC.





Sistem de pardoseală compozită: 2,5 kN/m² (inclusiv pardoseală din oțel, acoperire din beton și finisaj).

Structură din oțel (stâlpi, grinzi, contravântuiri): în medie 0,8 kN/m².

Sisteme MEP (iluminat, ventilație, semnalizare): 0,3 kN/m².

Sarcina totală pe etaj: 3,6 kN/m².





Zone de parcare: 5,0 kN/m² (valoarea recomandată NSCP pentru parcarea autovehiculelor de pasageri).

Rampe și culouri de circulație: 7,5 kN/m² (pentru a ține cont de sarcinile concentrate ale vehiculului în timpul accelerării/decelerației).

Acoperiș (partea superioară a etajului 3): 1,0 kN/m² (pentru întreținere și echipamente ușoare).





Sarcină seismică: Manila este clasificată drept o zonă-seismică înaltă în conformitate cu NSCP 2015. Structura este proiectată pentru o intensitate seismică de 7, cu sistemul flexibil de cadru din oțel al CBC absorbind energia seismică prin conexiuni ductile, minimizând daunele în timpul cutremurelor.

Sarcina vântului: Proiectat pentru o viteză de bază a vântului de 150 km/h (Typhoon Categoria 3), comună în Filipine. Sistemul de contravântuire CBC și fațada raționalizată reduc rezistența la vânt, asigurând stabilitatea structurală.





Combinații critice de încărcare pentru proiectare:

1.2DL + 1.6LL (Combinație primară pentru planșeu și grinzi).

1.2DL + 1.4LL + 1.0Încărcare seismică (Combinație pentru verificarea rezistenței seismice).

1.2DL + 1.4Încărcare de vânt + 0.5LL (Combinație pentru verificarea stabilității laterale).

Componentele din oțel CBC sunt dimensionate pentru a rezista la toate combinațiile, cu un factor de siguranță de 1,5 pentru elementele structurale primare, depășind cerințele minime NSCP.



Descrierea materialului	Specificație (Standard CBC)	Cantitate	Unitate	Remarci
H-Coloane de oțel	HW 300×300×10×15 (6 m lungime/buc, ~0,72t/buc)	24	Bucăți	Pre-fabricat în fabrica CBC Hangzhou; include 12% TVA, 5% tarif și transport maritim proporțional
I-Grinzi de oțel	HN 400×200×8×13 (8m lungime/buc, ~0,5t/buc)	48	Bucăți	Lungime-personalizată de la Hangzhou; costul de import acoperă taxa de vămuire
Pardoseală din oțel	1,2 mm grosime, galvanizat (~0,0115t/m²)	1,500	m²	proiectare anti-deformare CBC; ambalate în lăzi mari
Oțel unghiular (contravantuire)	L100×10 (6 m lungime/buc, ~0,092t/buc)	96	Bucăți	Rezistență{0}}înaltă; costul de import include taxa de certificare Formular E
Șuruburi-de înaltă rezistență	M24×80, grad 10,9 (~0,002t/set)	1,200	Seturi	Elemente de fixare proprietate CBC; tratate termic-în fabrica din Hangzhou
Oțel de armare	Deformat, nota 40	12,000	kg	Conform cu NSCP 2015; expediere în vrac din Hangzhou
Plăci de oțel anti-alunecare	6 mm grosime, în carouri (~0,047 t/m²)	200	m²	Tratament anti-rugină; Taxa proporțională de manipulare a portului inclusă
Acoperire ignifuga	Tip-subțire, intumescent	800	m²	Rezistenta la foc 2 ore; Supliment pentru transportul mărfurilor periculoase inclus
Acoperire anti-corozivă	Pe bază de-poliester	900	m²	Formula de lungă durată-CBC; Taxa de documentare de import inclusă
Import-Tarifele generale aferente	Fumigare, asigurare, comision agent local	-	-	Acoperă IPPIC, asigurări maritime (0,3% din valoarea mărfurilor), comision de agent de compensare local
Subtotal (materiale din oțel CBC, importate)	-	-	-	Valoarea totală a mărfurilor 16.637.800 PHP; costul total de import 2.041.458 PHP (12,27% din valoarea mărfurilor)

Notă: Toate materialele din oțel sunt furnizate de CBC și importate din fabrica sa din Hangzhou, China-o unitate certificată ISO-specializată în componente din oțel pre-proiectate pentru proiecte internaționale. Greutatea totală a oțelului este de aproximativ 245 de tone, expediată prin încărcare completă a containerelor (FCL) din portul Ningbo (Hangzhou) către portul Manila, cu 80% pre-fabricație finalizată în fabrica din Hangzhou pentru a reduce-riscurile de construcție pe șantier și costurile cu forța de muncă. Costurile de import includ transportul maritim internațional (1.742.000 PHP pentru 245 de tone), tarif vamal de 5% la produsele din oțel, TVA-ul filipinez de 12%, taxe de manipulare portuară, fumigație (certificat IPPIC), asigurare maritimă și taxe de agent de compensare local. Subtotalul materialului importat reprezintă 41,4% din costul total de construcție, menținând avantajul de cost-eficiență al CBC în ciuda cheltuielilor de import, datorită economiilor de scară și capabilităților de pre-fabricare ale fabricii. Șuruburile-de înaltă rezistență adoptă procesul de tratare termic-proprietar CBC, asigurând o ductilitate superioară în comparație cu produsele standard de pe piață.







Taxa de parcare: 25 pesos filipinezi (PHP) pe oră (media în centrul orașului Manila, verificată cu operatorii locali de parcare comercială).

Rata de ocupare: 70% (estimare conservatoare; centre comerciale urbane din Manila, o medie de ocupare este de 65-75%).

Program de funcționare: 24 ore/zi, 365 zile/an; excluzând 5 zile de întreținere anuală (CBC recomandă întreținere ușoară semi-anuală).

Cost total de construcție: 30.041.458 PHP, detaliat ca: materiale din oțel CBC (import, 18.679.258 PHP), forță de muncă (4.500.000 PHP), fundații (3.200.000 PHP), sisteme MEP (2.100.000 PHP), permise și inspecții (PHP) și fonduri de urgență (PHP 200000), 700.000). Chiar și cu costurile de import, sistemul pre-proiectat CBC reduce costurile de construcție cu 15% în comparație cu structurile din beton armat, deoarece designul modular compensează cheltuielile suplimentare de transport.

Costul anual de exploatare: 1.320.000 PHP, detaliat ca: întreținere (380.000 PHP, cu 30% mai mic decât structurile din beton prin materialele anticorozive CBC), securitate (420.000 PHP), utilități (350.000 PHP) și management (170,000 PHP); reprezentând 7,3% din costul total al construcției.





Venituri zilnice=Număr de locuri × Rata de ocupare × Ore de funcționare × Taxă pe oră

Venit zilnic=120 × 70% × 24 × 25=50.400 PHP

Venit anual=50,400 × 360=PHP 18,144,000 (ajustat pentru 5 zile de întreținere)





Costul anual de exploatare: 1.320.000 PHP

Profit net anual=Venit anual - Cost operațional anual=18,144,000 - 1,320,000=16.824.000 PHP

Rentabilitatea investiției (ROI)=(Profit net anual / Costul total de construcție) × 100%=(16.824.000 / 30.041.458) × 100% ≈ 56%

Perioada de rambursare=Costul total de construcție / Profit net anual ≈ 30.041.458 / 16.824.000 ≈ 1,78 ani

Punct de prag-echitabil: 650 de zile (aproximativ. 21.4 luni), calculat pe baza profitului net și a costurilor fixe, inclusiv a cheltuielilor de import amortizate.





Structura de oțel a CBC oferă avantaje de cost-pe termen lung care compensează cheltuielile de import: costul anual de întreținere este cu 30% mai mic decât structurile din beton (economisind 168.000 PHP anual) și are o durată de viață de peste 50 de ani-20 de ani mai lungă decât garajele convenționale de parcare din beton. Flexibilitatea structurii, activată de cadrul pre-proiectat de la CBC de la Hangzhou, permite extinderea viitoare (de exemplu, adăugarea de panouri solare sau pardoseli suplimentare) fără modificări majore, sporind valoarea investiției pe termen lung. În plus, sistemele din oțel CBC sunt 100% reciclabile, aliniindu-se cu tendințele globale de sustenabilitate și cu potențialele stimulente pentru construcții ecologice din Filipine (reducere de până la 5% la taxe pe costurile anuale de operare, care poate compensa ~ 66.000 PHP din cheltuielile anuale). Pe parcursul unui ciclu de viață de 10 ani, costul total de proprietate pentru structura de oțel importată a CBC este cu 19% mai mic decât alternativele din beton, deoarece prima inițială de import este echilibrată de întreținere mai redusă și durată de viață mai lungă, solidificând și mai mult viabilitatea economică a proiectului.



Acest proiect de garaj de parcare din oțel cu 4-etaje folosește sistemul de structură de oțel pre-concepută CBC importat din fabrica sa din Hangzhou, China, pentru a satisface nevoile de parcare urbană din Manila, pentru a respecta codurile locale și pentru a oferi profituri economice excepționale. În ciuda cheltuielilor legate de import-, soluțiile CBC mențin cost-eficiența prin prefabricare modulară, durabilitate superioară și construcție simplificată-compensând costurile de expediere, tarife și vămuire. Sistemul oferă avantaje de neegalat în optimizarea spațiului, rezistența la seism/vânt și valoarea operațională pe termen lung-factorii critici pentru succes în condițiile urbane și climatice dificile din Manila. Perioada scurtă de amortizare a proiectului (1,78 ani) și rentabilitatea investiției ridicată (56%), combinate cu asigurarea globală a calității și serviciul post-vânzare CBC pentru componentele importate, îl fac o investiție extrem de viabilă pentru centrul orașului Manila.
