Instalație modulară de tabără pentru containere pentru situl minier AMMAN – Indonezia



1️⃣ Client: PT AMMAN Mineral Internasional (Indonezia)

2️⃣ Locație: site minier de pe o insulă îndepărtată, Indonezia

3️⃣ Domeniu de aplicare: Construcția a 6 clădiri de tabără modulare identice cu două-etaje pentru cazarea forței de muncă

4️⃣ Unități modulare: CBC Standard Flatpack Container House

5️⃣ Dimensiuni: L 2.438 mm × L 6.000 mm × H 2.700 mm

6️⃣ Total unități: 6 clădiri × 80 unități=480 case container



Aspect pe clădire:

▶️ Două etaje, fiecare cu 40 de camere (40 de containere)

▶️ Camere aranjate în două rânduri din spate-la-din spate (20 + 20)

▶️Coridoare exterioare pe ambele părți lungi (fără coridor interior)

▶️Acces prin turnuri de scări externe din oțel la fiecare capăt



Finisaj arhitectural:

▶️Exterior clădire (pereți container): Albastru (RAL 5010)

▶️Coridoare, scări, balustrade: Galben (RAL 1021) cu sistem de vopsea de protecție de 300 µm

▶️Acoperiș: structură ușoară de acoperiș din oțel galvanizat peste întreaga clădire (pantă mono-sau fronton, pantă de -5 grade)



Transport & Logistica:

🌏 4 containere flatpack la pachet ca 1 unitate de transport

🌏 2 pachete (8 containere) se potrivesc într-un container de transport de 1 × 40 de picioare High Cube (HQ)

🌏 Volum total de expediere: 480 ÷ 8=60 × containere HQ de 40 ft, plus 15 x 40 ft HQ pentru toate Coridoarele, scări, balustrade, acoperiș și sanitare.



✅ Implementare rapidă

Designul flatpack al CBC reduce volumul de transport cu 75% față de containerele tradiționale

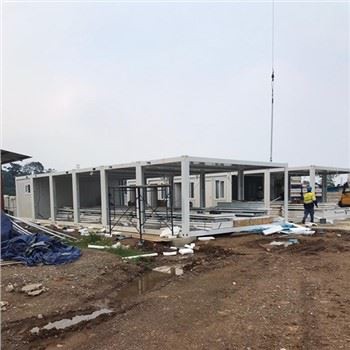

Timp de asamblare-la fața locului: < 30 de zile per clădire cu un echipaj mic

Fluxuri de lucru paralele: pregătirea fundației în timp ce sosesc modulele

✅ Durabilitate dovedită în mediile marine tropicale

Unitățile CBC au cadre din oțel zincat Z275, izolație din spumă PU și etanșări de calitate-marină

Sistemul de vopsea de 300 µm pe elementele de circulație depășește ISO 12944 C5-M (clasa de coroziune marina)

Integrarea acoperișului și a modulelor previne pătrunderea apei-esențială pentru insulele indoneziene cu precipitații mari-

✅ Eficiență logistică

8 unități pe container HQ de 40 de picioare maximizează spațiul navei

Vămuire simplificată (cod HS standardizat pentru carcasă modulară)

Nu sunt necesare macarale grele-module asamblate cu manipulatoare telescopice

✅ Conformitate și confort

Îndeplinește standardele SNI indoneziene pentru locuințe pentru lucrători temporari

Fiecare camera include: pereti/acoperis izolati, geam glisant, usa, prize electrice, ventilator de tavan, instalatie sanitara si electrica;

Ventilație încrucișată naturală prin-aspect dublu

✅ Scalabilitate și flexibilitate în viitor

Clădirile pot fi dezasamblate și mutate

Module suplimentare ușor de integrat pentru extinderea taberei



1 aspect al clădirii (pe unitate)



Parametru	Valoare
Amprenta clădirii	24.38 m (W) × 60.0 m (L)
Număr de etaje	2
Camere pe etaj	40 (20 pe parte)
Lățimea coridorului	1,5 m (exterior, în consolă sau susținut)
Înălțimea de la podea-la-pardoseală	2,9 m (inclusiv adâncimea structurală)
Înălțimea totală a clădirii (până la streașină)	-6.2 m
Contopirea acoperișului	0,6 m pe toate laturile

Notă: Containerele sunt amplasate direct pe un soclu nivelat din beton sau pe o fundație cu șuruburi.



2 Sistem de acoperiș

Structura: Pane-formate la rece-C-pene pe ferme de oțel ușoare sau cadre de portal

Span: 24,38 m (portuită liberă sau cu suport central dacă este necesar)

Placarea: tablă de oțel galvanizat ondulat BMT de 0,5 mm (albastru, estetic potrivit)

Drenaj: jgheaburi cutie + burlane la capete



3 Circulația

Scări: Două turnuri exterioare de scări din oțel per clădire (câte unul la fiecare capăt)

Latime: 1,2 m

Trepte de rulare: grătar din oțel sau placă de caroserie

Balustrade: teava zincata Ø48 mm, vopsita in galben

Pasarele: tablă de oțel în consolă sau pe coloane-sprijinite cu suprafață-rezistentă la alunecare

---



Articol	Descriere	Cantitate	Note
Module containere	CBC Flatpack House (2.438×6.0×2.7 m)	80 de unitati	Pre-echipată cu uși, ferestre, izolație, instalații electrice-
Oțel structural (acoperiș)	Pane și ferme C200–C250 (Grad 300)	-8.500 kg	HDG sau vopsit
Structura pasarelei	Grinzi SHS/RHS, suporti grilaj	-3.200 kg	Vopsit în galben (sistem 300 µm)
Turnurile Scărilor	Stringeri, aterizări, balustrade	2 seturi	Vopsea galbenă, trepte anti-alunecare
Placarea acoperisului	0,5 mm galv. tabla de otel	1,600 m²	Culoare albastră-acoperită
Elemente de fixare și accesorii	Șuruburi, cleme, ancore, materiale de etanșare	-	Rezistent{0}}la coroziune
Sistem de vopsea	Acoperire epoxidică/poliuretanică de 300 µm	-1.200 m² (zone galbene)	Pentru pasarele, scări, șine

Total pentru 6 clădiri

Containere: 480 de unitati

Oțel pentru acoperiș: 51.000 kg

Pasarelă/scări din oțel: 19.200 kg

Placarea acoperisului: 9,600 m²

Transport: Containere HQ de 60 × 40 de picioare
